医用净化空调机组与普通空调机组有何不同,哪些特点和技术要求?



洁净空调机组






医用洁净用房的空调机组与普通舒适性空调机组不同,具有处理风量大、压头高、温湿度控制要求高、正负压控制严格、良好的空气过滤系统、先进的变频技术,此外,统设计要求节能、先进、合理、稳定、安全和可靠。医用空调机组从机组零部件、机组结构到功能段的排序为粗效过滤器、风机段、中效过滤器、空气热湿处理段和亚高效过滤器。机组能有效避免机组内积尘积水,维持干净的完好状态,是能阻止病菌定植、滋生与传播的空调,避免二次污染,对医疗环境控制与医患安全提供了有效的保障。



组合式净化空调机组特点和技术要求

组合式净化空调机组的冷热源,可以不带冷热源,可以以水为冷热媒介;也可选择自带直接蒸发冷热源,机组本身具有制冷制热功能。

01


水为冷热媒介质的净化空调机组

组合式净化空调机组是空气处理的最主要设备之一,其自身不带冷、热源,是以冷、热水或蒸汽为媒介,用以完成对空气的过滤、净化、加热、冷却、加湿、除湿、消声、新风处理等功能的箱体组合式机组。新风进入空调机组,与室内来的回风在混合段中混合。混合空气经过粗效过滤段,滤去尘埃和杂物,再经过中效过滤段进行二次过滤,滤去更小的尘埃和杂物。然后,通过表冷段或加热段进行降温或加热后使空气达到所需的温度点,然后再通过加湿段加湿到系统所需要的湿度要求即达到指定的送风状态点,最后通过风机段把处理好的空气送入室内。

02


自带直接蒸发冷(热)媒的净化空调机组

自带直接蒸发冷(热)媒的净化空调机组,就是机组本身具有制冷、制热的功能。大多为风冷型。机组自带冷热源,可实现制冷、制热、加湿、除湿、净化等多种功能;

可根据环境要求和室内使用要求,可分为

1

热泵型净化恒温恒湿,夏季采用电再热,一般用于

温湿度精度要求不高,除湿负荷小,冬季加热负荷

大的地区;

2

单冷电加热型恒温恒湿净化空调机组,夏季采用冷

凝废热再热,一般用于温湿度精度要求高,夏季除

湿负荷大,冬季加热负荷小的地区;

3

全新风机型可采用热泵热回收新风机机组,用室内

的回(排)风给室外侧散热,通过冷媒进行热回收,

效率不衰减,空气不接触,不存在二次污染的可能。

节能效果明显;

4

过渡季节可采用自然冷源对空气进行处理。

自带直接蒸发冷(热)媒的组合式净化空调机组,是由进风段 (混风段)、粗中效过滤段、风机段、亚高效过滤段、直接蒸发式冷热处理段、加湿段、出风段等多个功能段组合的封闭的空气处理设备,即通常所说的直膨式净化空调机组。设备不需要提供冷热水,相对独立性较高,对于气密性要求较高,通常采用自动控制系统辅助运行。由净化新风机组和净化循环机组等组成,可用于任意净化级别的空气净化系统。


立式组合式净化空调机组,将净化空调机组各功能段组合在立柜式机组中,在保证净化功能的前提下,可以节约设备占据空间,简化管道系统,适用于场地狭小的场合。



自带直接蒸发冷(热)媒的组合式净化空调机组。


立式组合式净化空调机组的回风口不应设置在宽度超过3.5m的洁净用房的一侧,且送回风及气流组织不应违反相关规范的规定。

立式组合式净化空调机组的安装位置应考虑在检修时不允许产生二次污染。

有严格噪声控制指标的洁净室,不应将立式净化空调机组直接安装在洁净室的室内。

直接安装于洁净室内的立式净化空调机组应设置冷媒排泄管道并采取紧急泄压措施,防止洁净室内部漫水。


热回收净化空调机组特点和技术要求

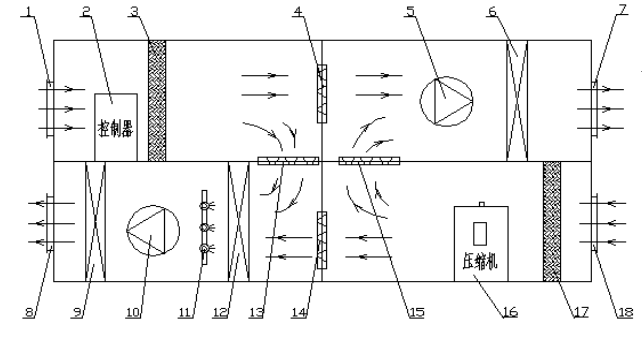

热回收净化空调机组由压缩机、蒸发器、排风冷凝器、再热冷凝器、加湿器、送风机、排风机、新风及回风过滤器、控制器等组成,如图所示。





1-回风口;2-控制器;3-回风过滤器;4-排风阀;5-排风机;6-排风冷凝器;7-排风口;8-送风口;9-再热冷凝器;10-送风机;11加湿器;12蒸发器;13回风阀;14新风阀;15旁通阀;16压缩机;17新风过滤器;18新风口


在夏季工况时,新风吸入,部分新风用来冷却压缩机后被排风排出;另外部分新风与一次回风混合,经蒸发器冷却,由送风段冷凝器再热到送风状态点后送入室内。室内部分回风与新风混合,另外部分回风作排风,冷却排风段冷凝器,充分利用排风冷量。当然也可以根据要求将冷凝热全部由排风段冷凝器排出,送风段冷凝器不起作用,空调露点送风。

在冬季工况时,新风吸入,部分新风冷却压缩机后温度升高排出到排风段冷凝器(此时转化成蒸发器吸热),吸收排风中压缩机的热量;另外部分新风与一次回风混合,此时蒸发器转化成冷凝器,加热送风至送风状态点,送入室内。送风段冷凝器转化成蒸发器,可以不起作用,全部由排风段蒸发器吸收热量。也可以起部分作用,调节送风状态点。室内部分回风与新风混合,另外部分回风作排风,加热排风段蒸发器,充分利用排风热量。

在过渡季节时,靠阀门调节新风比,调节两个冷凝器的排热比实现最佳运行工况。



可变新风净化空调机组特点和技术要求

可变新风量净化空调机组空气处理过程采用了简单有效的一次回风冷却除湿后再加热,其中再加热量是充分利用配置的多功能四管制热泵在制冷过程中同时产生的大量热量,既节能又减排。

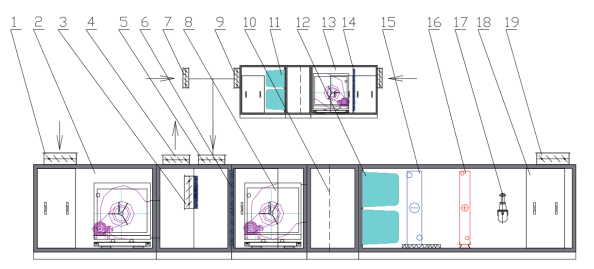

可变新风量净化空调机组由送风机组8、回风机组2、热交换盘管、空气过滤等组成。送风机组的送风机8配置了变频器与静压传感器,在送风机8的进风侧设置压力无关新风风量调节阀5、粗效过滤器6。在其送风侧依次设置:均流装置10、中效过滤器12、制冷盘管15,加热盘管16,加湿器17等部件。回风机组2的回风风机配置变频器与静压传感器,在其进风侧设置回风阀1,出风侧设置压力无关排风风量调节阀4以及压力无关循环风风量调节阀3,循环风风量调节阀3与送风机组8相通。为避免空调机组带水或积水,将热湿处理部件设置在正压段,断面风速不大于2m/s。





1-回风阀;2-回风机组;3-循环风阀;4-排风阀;5-新风调节阀;6-粗效过滤器;7-新风电动阀;8-送风机组;9-新风电动阀;10-均流装置;11-高中效过滤器;12-中效过滤器;13-新风过滤机组;14-新风粗效过滤器;15-制冷盘管;16-加热盘管;17-加湿器;18-智能PLC控制器;19-送风阀


其中的新风过滤机组13作为选配部件,只有当地有可能出现大气污染,如PM2.5超标的雾霾天才选用。新风过滤机组的进风侧设置粗效过滤器14,出风侧设置高中效过滤器11。通常,新风管上的电动风阀7常开,新风电动阀9常闭。只有在大气污染时,开启新风过滤机组13,打开新风电动阀9,关闭新风管上的电动风阀7进行工况切换。随着我国大气质量极大改善,绝大多数地区不需要另设置新风过滤机组。

可变新风量净化空调机组的功能段排序要符合国标要求,有效避免机组内积尘积水,保持干与净的状态,以阻止病菌定植、滋生与传播。

由于一次回风冷却除湿后再加热处理系统大大提高了机器露点,无需在机组内加装直膨式制冷机组,或低温冷冻水的特殊冷水机组,降低了整个系统的运行能耗,而且使室内状态控制简便、有效、稳定。

可变新风量净化空调机组自带的网关融合PLC控制器,可实时控制送风机组、回风机组以及可以选配的新风机组最佳运行。无论运行工况如何变化可始终保持新风与排风间差值风量的恒定控制。能在变新风量节能运行期间,维持手术室总送风量与正压不变。即使通过变频减少送风量来改变手术区洁净度级别,仍可维持正压不变。

可变新风量净化空调机组运维方便,可实现以平为主,适用疫时,只要按一控制键就可转换。

节能模式:平时开启的节能模式是根据室内外实时状况进行变新风量的日常运行,达到最佳节能与最优室内空气质量,而维持受控空间压差不变。解决在医疗科室人员胸闷气短的症状。只有合适气候才有可能实现全新风运行。

抗疫模式:疫情时期开启的模式,根据病菌特性与疫情防控要求,按确定所需新风比运行,可以直至进行全新风直流运行都行,按疫情防控要求转换成不同的负压差值,稳定运行。

由于全新风全排风就是平时运行的一种状态,压差设定又是这一机组的独特优势,由平时转换成疫时,机组自身与风管的设置与尺寸均无需改变,仅将平时的回风中效过滤器调整为排风高效过滤器,同时调整排风机风量高档运行。

1.可变新风量净化空调机组的功能段排序符合国标要求,有效避免机组内积尘积水,保持干与净的状态,以阻止病菌定植、滋生与传播。

2.由于一次回风冷却除湿后再加热处理系统大大提高了机器露点,无需在机组内加装直膨式制冷机组,或低温冷冻水的特殊冷水机组,降低了整个系统的运行能耗,而且使室内状态控制简便、有效、稳定。

3.采用双风机,合适气候条件下可变新风量,节能且改善室内空气质量。

4.任何运行工况下恒定被调空间压差,维持整个区域有序梯度压差不变。

5.在疫情中可以方便转换为全新风全排风及负压控制。

6.采用的水盘管快速响应水阀执行器与自行开发的智能PLC控制实现了实时准确控制机器露点,及快速补偿再加热量,以维持室内恒温恒湿,避免了现有手术室常出现的湿度超标的现象。

可变新风量净化空调机组实现了空调系统产品化、工程质量工厂化、施工安装最简化、运维管控一体化。由于该机组独特的结构、配置自主编程的变新风量的PLC以及文丘里控制阀,不仅满足医用空调机组要求,而且可以自行设定正负压、在变新风量运行状态下维持恒压差。特别适用有压差控制的医疗区域的平疫结合,真正实现以平为主,适用疫时。

医用空调可变新风量净化空调机组也适用于人员较为密集的医疗科室,如医院的洁净手术室,重症监护病房ICU,门急诊大厅,输液大厅等医疗场所,以及其他行业洁净室。
